鼎阳科技发布SNA5000X系列矢量网络分析仪

2020年12月22日 14:06 ? 次阅读

2020年12月18日,鼎阳科技正式发布SNA5000X系列矢量网络分析仪(VectorNetworkAnalyzer),其测量频率高达8.5GHz,支持4端口S参数测量,差分(平衡)测量,时域测量,滤波器插入损耗、带宽、Q值等一键测量,支持端口阻抗转换、端口扩展功能,支持极限测试、纹波测试功能,支持夹具仿真和去嵌入功能,支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式,支持SOLT、SOLR、TRL、Response、EnhancedResponse等校准方法,可广泛应用于滤波器,双工器,天线,有源器件,射频线缆等领域的研发,生产制造。

低噪声,高动态范围

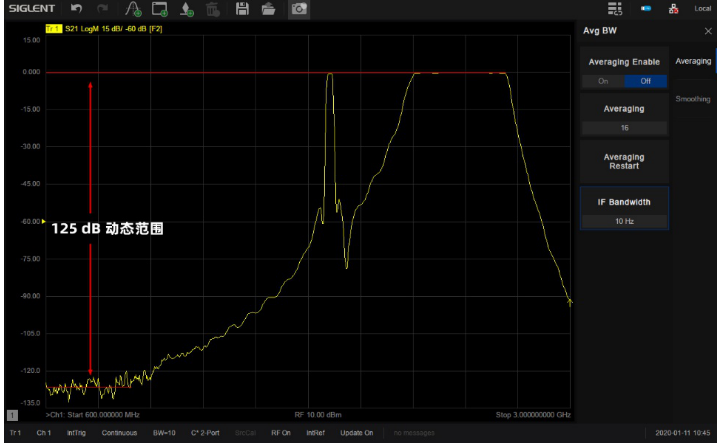

系统动态范围是VNA一个非常重要的指标,它是VNA源的最大输出功率与测试端口本底噪声的差值。SNA5000X的动态范围可达125dB@10HzIFBW,接收机噪底-125dBm/Hz,可适用于对动态范围要求比较高的测试场景,比如同时测量滤波器的通带和带外抑制性能。


S参数测试/平衡-不平衡测试

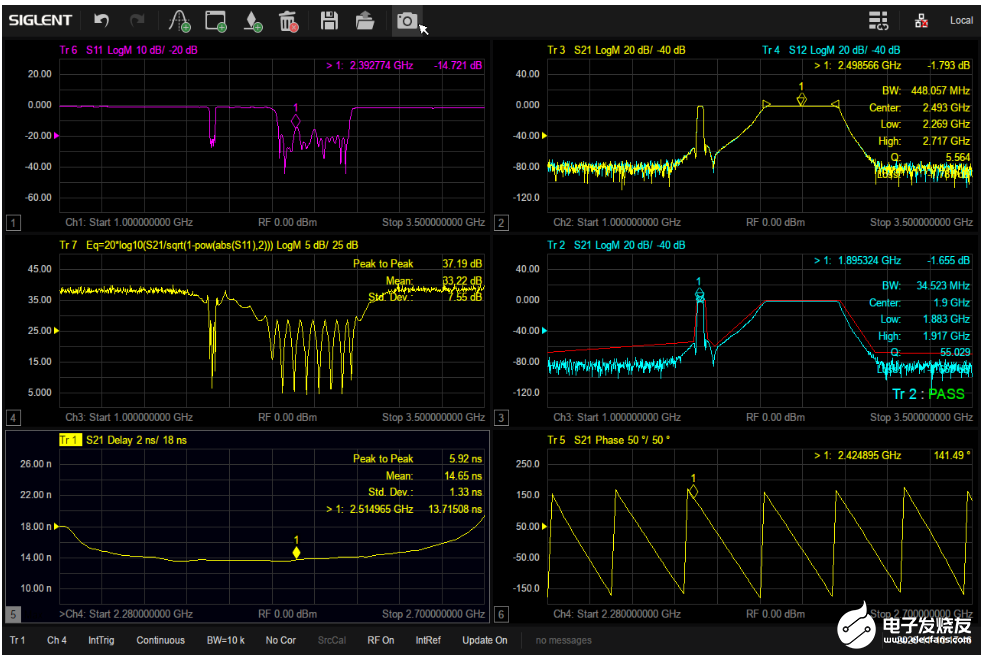

SNA5000X系列支持在多个窗口添加多条迹线进行全4端口S参数测试,并且具备多种显示格式,比如LogMag,LinMag,Smith,Phase,Delay,Smith,SWR,Polar等,可以方便快捷地分析被测物的传输系数,反射系数,驻波比,阻抗匹配,相位,延时等参数。在生产线验证天线,滤波器等的特性时,还可以保存参考迹线或者添加Limit模板进行通过失败测试,有利于提高生产效率。

鼎阳科技发布SNA5000X系列矢量网络分析仪

SNA5000X系列还支持端口阻抗变换功能,比如在测试有源差分放大器时,可将输入输出端口进行阻抗变换,从而进行差分(平衡)测量(比如Scc,Sdd,Scd,Sdc等参数)。此功能还可应用于差分线缆等其他差分类测试。

时域分析功能及眼图功能

在微波射频领域,如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接,导致测试结果中包含了测试夹具的特性。目前SNA5000X系列提供的去除测试夹具影响的方法主要有:端口延伸,端口匹配,端口阻抗转换,去嵌入,适配器移除等。

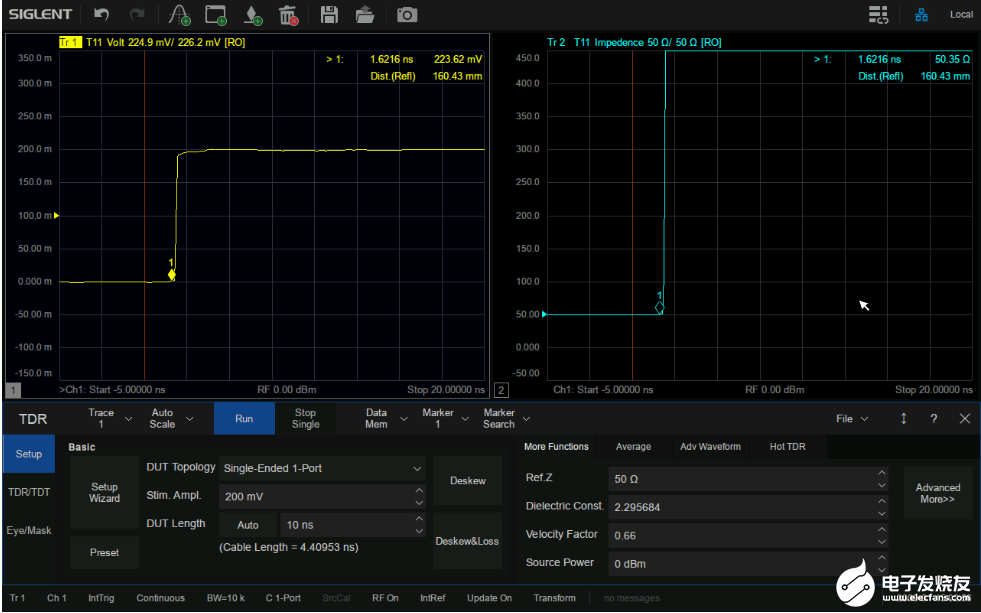

另外,SNA5000X系列还支持TDR时域反射计测量功能,可在时域对传输线的特征阻抗,时延等参数进行分析。

鼎阳科技发布SNA5000X系列矢量网络分析仪

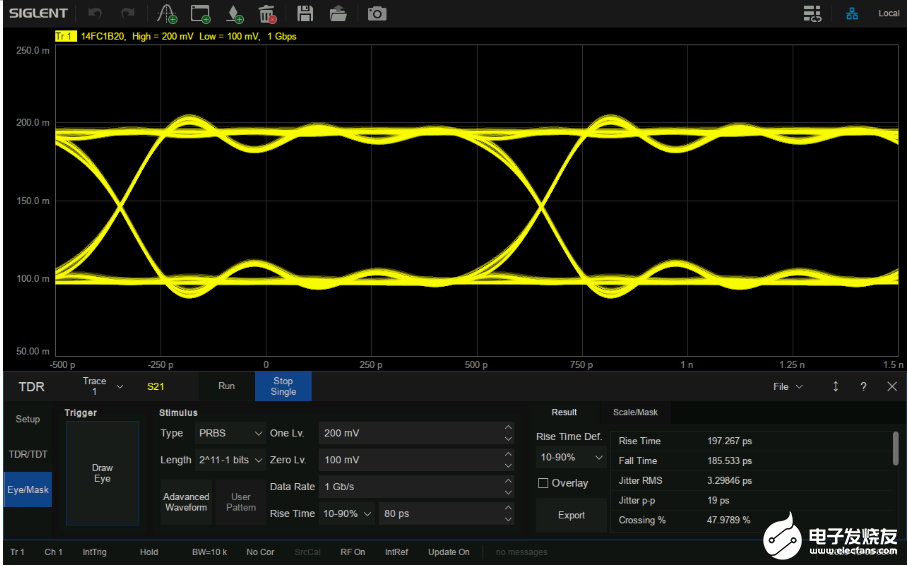

眼图可以反映信号链路上传输的数字信号的整体特征,从中观察出码间串扰和噪声的影响,进而估计系统的优劣程度。因此,眼图分析是高速系统信号完整性分析的核心。SNA5000X搭载了眼图功能,为需要对高速信号进行时域分析的客户节省了大量成本和时间。

鼎阳科技发布SNA5000X系列矢量网络分析仪

校准件

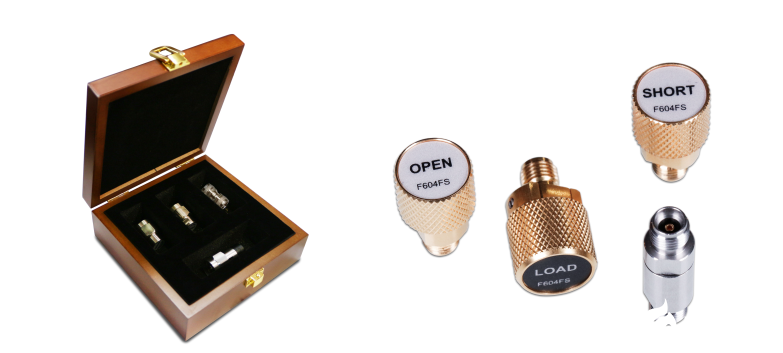

校准是VNA进行可靠测量前必须进行的步骤。鼎阳科技目前可提供8种SOLT机械校准件,分为经济级校准件和精密级校准件。校准频率范围涵盖DC~9GHz,接口类型包含SMA和N型。并且SNA5000X系列还可支持其他厂家的校准件及客户自定义校准件的导入,从而保护客户对校准件的投资。

鼎阳科技发布SNA5000X系列矢量网络分析仪

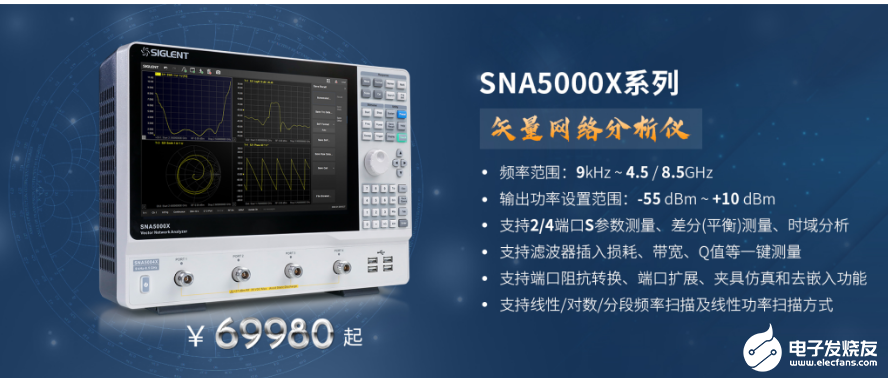

SNA5000X系列包含SNA5052X,SNA5082X,SNA5054X,SNA5084X共4个型号,测量频率范围涵盖9kHz~4.5GHz/8.5GHz,支持2端口和4端口S参数测量,具备12.1英寸触摸屏,支持外接鼠标键盘操作,拥有友好的人机交互界面。相比传统的矢量网络分析仪,体积更小,重量更轻,为客户节省了大量的实验室及生产线空间。SNA5000X系列矢量网络分析仪凭借其丰富的功能及优秀的交互体验,广泛适用于公司研发,生产制造,研究院所等场景。


下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

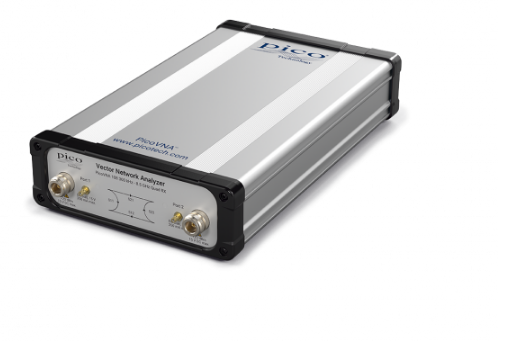

英国比克科技发布新一代8.5GHz矢量网络分析仪

PicoVNA 108具有惊人的高性价比,它是基于一个功能齐全、专业级别和广受尊重的、英国设计的测量....
发表于 2020-09-19 12:08? 295次阅读
英国比克科技发布新一代8.5GHz矢量网络分析仪

预算内的示波器 | 鼎阳科技发布SDS1104X...

深圳市鼎阳科技股份有限公司发布SDS1104X-U超级荧光示波器。该示波器为4通道机型,具有100 ....
发表于 2020-09-17 11:11? 352次阅读
预算内的示波器 | 鼎阳科技发布SDS1104X...

预算内的示波器 | 鼎阳科技发布SDS1104X...

2020年9月16日,深圳市鼎阳科技股份有限公司发布SDS1104X-U超级荧光示波器。该示波器为4....
发表于 2020-09-17 11:09? 702次阅读
预算内的示波器 | 鼎阳科技发布SDS1104X...

2 GHz带宽!鼎阳科技发布SDS6000 Pr...

作为国内首款12-bit高分辨率,2GHz高带宽数字示波器,SDS6000 Pro 为高速小信号的测....
发表于 2020-09-10 12:41? 124次阅读
2 GHz带宽!鼎阳科技发布SDS6000 Pr...

为什么矢量网络分析仪测试电缆端口的类型与校准件必...

矢量网络分析仪的基础功能是 S 参数测试。所谓 S 参数,就是散射参数,是描述电磁波在被测设备的入射....
发表于 2020-09-01 09:03? 596次阅读
为什么矢量网络分析仪测试电缆端口的类型与校准件必...

矢量网络分析仪测到的 S 参变换成时域时的测试结...

VNA 的低通时域模式是对传统 TDR 测量方式的模拟,并提供阶跃信号和冲击信号两种激励方式。
发表于 2020-08-21 16:10? 742次阅读
矢量网络分析仪测到的 S 参变换成时域时的测试结...

普源精电发布RSA5000N/3000N系列信号...

RSA5000N/3000N系列采用Ultra Real技术,频率范围最高可达6.5 GHz。
发表于 2020-07-16 17:18? 810次阅读
普源精电发布RSA5000N/3000N系列信号...

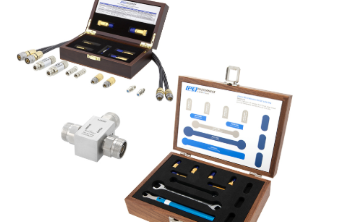

Pasternack发布新型短路-开路-负载-通...

Pasternack的每一款新型VNA校准套件包括VNA校准所需的所有必要的短路、开路、负载和通路(....
发表于 2020-06-28 14:36? 2007次阅读
Pasternack发布新型短路-开路-负载-通...

第七届“鼎阳杯”全国高校电工电子竞赛圆满结束

2020年6月6-7日,第七届全国高校电工电子基础课程实验教学案例设计竞赛(鼎阳杯)复赛如约举行。
发表于 2020-06-12 14:50? 870次阅读
第七届“鼎阳杯”全国高校电工电子竞赛圆满结束

鼎阳科技发布高分辨率、高带宽的SDS6000 P...

不断扩展的便携式电子产品朝着低功耗、低电压电子系统迅速发展,这对以数字示波器为代表的电子测试测量仪器....
发表于 2020-05-13 09:16? 674次阅读
鼎阳科技发布高分辨率、高带宽的SDS6000 P...

改善噪声系数测试的一些方法

在微波射频领域有两个备受关注的噪声参数,一个是噪声系数,一个是相位噪声。它们给工程师的工作带来不少麻....
发表于 2020-04-24 11:08? 610次阅读
改善噪声系数测试的一些方法

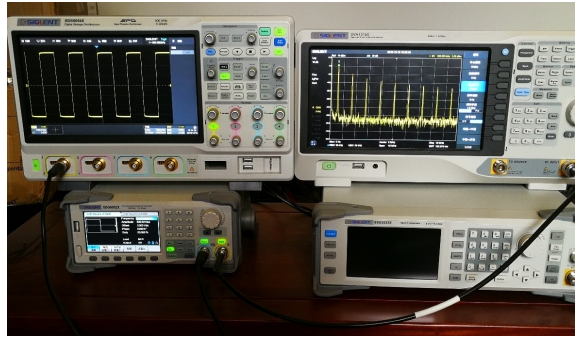

从时域到频域-换个角度看世界

通过对以上三种信号的时域和频域对比测试可以发现,频谱仪的使用其实并没有想象中那么复杂,我们甚至可以轻....
发表于 2020-04-24 09:03? 536次阅读
从时域到频域-换个角度看世界

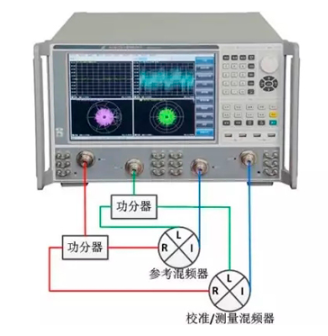

基于频偏功能混频器/变频器一致性测量

在矢量网络分析仪中开发的频偏测量方法,能很好地解决互易性困难且需要进行混频器/变频器一致性测试问题,....
发表于 2020-03-29 16:58? 542次阅读
基于频偏功能混频器/变频器一致性测量

网络分析中矢量网络分析仪应用实例

时域测量有两种不同的工作方式,即带通方式和低通方式。带通方式就是给出器件的脉冲响应,它适用于任何频率....
发表于 2020-03-29 16:48? 719次阅读
网络分析中矢量网络分析仪应用实例

如何快速准确地进行放大器增益压缩等参数的测量

功率扫描设置:在起始功率-终止功率范围覆盖放大器的工作线性区和压缩点。可以通过增加功率点数来减小功率....
发表于 2020-03-29 16:06? 292次阅读
如何快速准确地进行放大器增益压缩等参数的测量

毫米波应用的挑战 毫米波测试的进展

毫米波最近在安全领域也逐渐开始得到应用。利用毫米波特性开发的成像技术,可以使用非接触的方式探测金属和....
发表于 2020-03-29 14:32? 362次阅读
毫米波应用的挑战 毫米波测试的进展

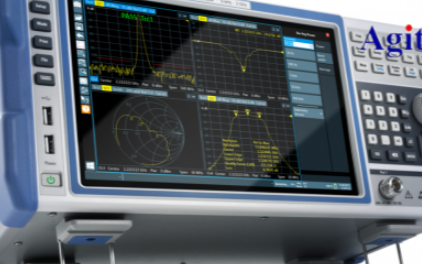

矢量网络分析仪-更可靠的电源配送网络的阻抗测量仪...

使用矢量网络分析仪进行阻抗测量需要达到一流的测量精度。RSZNL 能够测量各类阻抗,且测量不确定度极....
发表于 2020-03-13 14:29? 277次阅读
矢量网络分析仪-更可靠的电源配送网络的阻抗测量仪...

“源”源不断 | 鼎阳科技发布SSG5000X系...

深圳市鼎阳科技股份有限公司发布SSG5000X系列射频模拟/矢量信号发生器。射频输出频率高达6 GH....
发表于 2020-02-26 16:38? 433次阅读
“源”源不断 | 鼎阳科技发布SSG5000X系...

矢量网络分析仪的原理及故障检修方法解析

随着测试仪器使用率的提高, 仪器不可避免地会出现故障, 这类仪器的检修给我们维修人员带来了新的挑战。....
发表于 2020-02-19 09:32? 1199次阅读
矢量网络分析仪的原理及故障检修方法解析

鼎阳科技携7.5GHz新品亮相Elexcon深圳...

本次展会以“物联中国,智慧未来”为主题,携同电子展、IEE嵌入式系统展、IoT World中国站、5....
发表于 2019-12-27 09:07? 713次阅读
鼎阳科技携7.5GHz新品亮相Elexcon深圳...

鼎阳科技发布7.5 GHz矢量网络&频谱...

深圳 鼎阳科技发布SVA1075X矢量网络&频谱分析仪和SSA3075X Plus频谱分析仪,可测频....
发表于 2019-12-20 09:11? 656次阅读
鼎阳科技发布7.5 GHz矢量网络&频谱...

7.5 GHz!!!鼎阳科技重磅发布SSA300...

SSA3000X-R系列实时频谱分析仪作为鼎阳产品家族中的首款实时频谱分析仪,可通过概率密度谱、瀑布....
发表于 2019-12-19 12:27? 640次阅读
7.5 GHz!!!鼎阳科技重磅发布SSA300...

2019高交会,纵观鼎阳三馆同展,精彩不断

三馆同展,虽侧重不同,却使方案演示、技术讲解和产品体验相辅相成,各具风采,为各行各业有测试需求的观众....
发表于 2019-11-19 08:40? 623次阅读
2019高交会,纵观鼎阳三馆同展,精彩不断

鼎阳科技斩获全球电子成就奖,唯一获奖的中国测试测...

2019年11月7日,由世界领先技术信息集团ASPENCORE主办的全球电子成就奖颁奖典礼在深圳大中....
发表于 2019-11-15 14:17? 872次阅读
鼎阳科技斩获全球电子成就奖,唯一获奖的中国测试测...

鼎阳携产品及出色的“云实验室”理念亮相中国高等教...

2019年11月1日-3日,第54届中国高等教育博览会(2019·秋)于江苏省南京市南京国际博览中心....
发表于 2019-11-15 14:08? 460次阅读
鼎阳携产品及出色的“云实验室”理念亮相中国高等教...

两展齐聚,相得益彰,鼎阳科技参展EeIE智博会完...

2019年11月4日-6日,深圳国际智能装备产业博览会暨深圳国际电子装备产业博览会(简称EeIE智博....
发表于 2019-11-15 12:44? 334次阅读
两展齐聚,相得益彰,鼎阳科技参展EeIE智博会完...

更高,更快,更强|鼎阳科技发布 SDS2000X...

SDS2000X Plus系列超级荧光示波器具备同档次示波器最高的模拟通道带宽500 MHz,实时采....
发表于 2019-11-08 15:21? 958次阅读
更高,更快,更强|鼎阳科技发布 SDS2000X...

鼎阳科技2019年1-6月示波器出口总量排名第一...

据中国电子仪器行业协会报道,今年上半年中国本土示波器制造商的出口量首次实现领跑,历史上第一次出现中国....
发表于 2019-10-21 10:14? 1201次阅读
鼎阳科技2019年1-6月示波器出口总量排名第一...

关于矢量网络分析仪的介绍和应用

通过以上两个测试实例表明,对于这种单端阻抗非50 Ohm的射频变压器测试,与传统的back-to-b....
发表于 2019-10-16 15:00? 4529次阅读
关于矢量网络分析仪的介绍和应用

交流促进技术革新,鼎阳科技携产品及解决方案亮相E...

鼎阳科技携产品及解决方案精彩亮相电子设计与测试技术大会·上海峰会(EDTEST2019),与数百位专....
发表于 2019-09-25 16:15? 11182次阅读
交流促进技术革新,鼎阳科技携产品及解决方案亮相E...

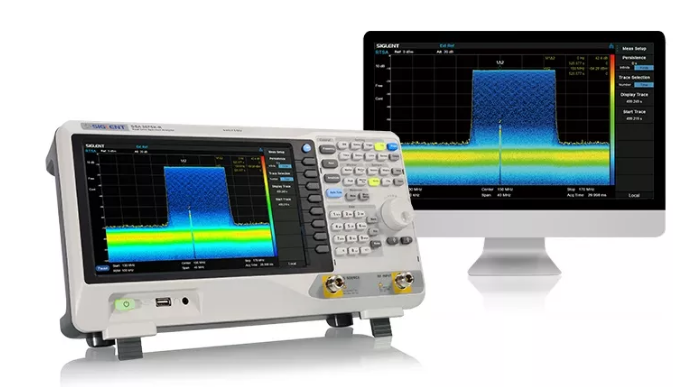

鼎阳科技推出新品频谱分析仪——SSA3000X ...

鼎阳科技发布频谱分析仪新产品SSA3000X Plus系列。其测量频率范围为9 kHz-2.1/3.....
发表于 2019-09-25 16:04? 696次阅读
鼎阳科技推出新品频谱分析仪——SSA3000X ...

推陈出新,致力精进,鼎阳科技新官网上线!

全新版本的SIGLENT官网,拥有系统化的框架结构,信息浏览快速便捷;条理明晰的产品讯息,轻松定位查....
发表于 2019-09-05 14:55? 420次阅读
推陈出新,致力精进,鼎阳科技新官网上线!

鼎阳科技亮相NEPCON ASIA 2019

2019年8月28日-30日,NEPCON ASIA亚洲电子生产设备暨微电子工业展(简称NEPCON....
发表于 2019-08-30 18:01? 462次阅读
鼎阳科技亮相NEPCON ASIA 2019

8月特别报道:信号/频谱分析仪

作为实验室和行业中电气测试最重要的仪器之一,信号频谱分析仪在许多应用场景中呈现多种用途:从通信、雷达....
发表于 2019-08-16 17:31? 659次阅读
8月特别报道:信号/频谱分析仪

鼎阳科技的发展之初

2002年,一台最便宜的泰克示波器在中国市场要卖接近10,000RMB,想要拥有一台属于自己的数字示....
发表于 2019-08-01 11:16? 1514次阅读
鼎阳科技的发展之初

鼎阳科技亮相2019微波毫米波科技成果及产品展

2019年5月20-21日,2019微波毫米波科技成果及产品展(MWIE)暨全国微波毫米波会议在广州....
发表于 2019-05-22 12:16? 592次阅读
鼎阳科技亮相2019微波毫米波科技成果及产品展

第六届“鼎阳杯”全国电工电子基础教学案例设计竞赛...

第六届“鼎阳杯”全国电工电子基础课程实验教学案例设计竞赛(后简称“鼎阳杯”)在风景优美的岭南胜地——....
发表于 2019-05-13 16:58? 3929次阅读
第六届“鼎阳杯”全国电工电子基础教学案例设计竞赛...

西安交通大学和鼎阳科技合办测试测量联合实验室挂牌...

2019年4月25日 “西安交通大学-鼎阳科技智能化测试测量联合实验室”挂牌仪式在西安交通大学电气工....
发表于 2019-04-25 17:43? 869次阅读
西安交通大学和鼎阳科技合办测试测量联合实验室挂牌...

R&S高端矢量网络分析仪主打DUT理念

罗德与施瓦茨(R&S)公司推出新一代ZNA高端矢量网络分析仪,在射频性能方面提升显著,并且通过硬件特....
发表于 2019-04-25 14:20? 922次阅读
R&S高端矢量网络分析仪主打DUT理念

第93届中国电子展,鼎阳科技精彩亮相

在这场十五万平方米铸就的中国电子第一大展开展期间,各路参展商八仙过海、各显神通。鼎阳出展的数字示波器....
发表于 2019-04-13 09:12? 664次阅读
第93届中国电子展,鼎阳科技精彩亮相

浅析矢量网络分析仪原理

图1所示为网络分析仪内部组成框图。 为完成被测件传输/反射特性测试,网络分析仪包含; 1.激励信号....
发表于 2019-03-14 14:09? 4182次阅读
浅析矢量网络分析仪原理

一文了解频谱分析仪和网络分析仪的区别

频谱分析仪有两种主要结构:扫描类型和FFT。由于FFT结构中测量频率的限制,一般只用于低频,而扫频类....
发表于 2018-11-07 10:47? 12467次阅读
一文了解频谱分析仪和网络分析仪的区别

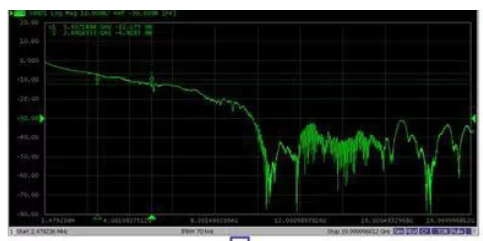

关于PCB的阻抗和损耗那些容易被忽略的问题
